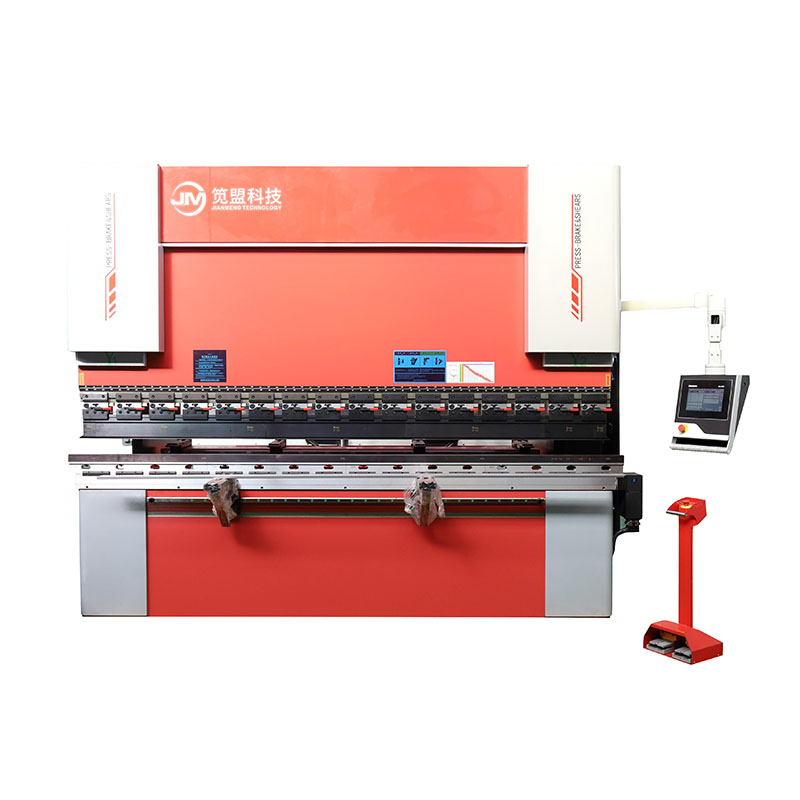

JM aparıcı Çin Hidravlik Pres Əyləc istehsalçısıdır. Çində peşəkar sac metal avadanlığı istehsalçısı kimi Jianmeng, əsas üstünlüyü kimi texnoloji yenilik ilə standartlaşdırılmış raf istehsalı emalatxanasına malikdir. JIANMENG hidravlik pres əyləci Maks. 4+1 Ox və daha yüksək iş sürəti, bu günün rəqabətli bazarlarında tələbləri ödəmək üçün ən yaxşı seçimdir.
Çin istehsalçısı JM tərəfindən istehsal olunan Hidravlik Pres Əyləc başlanğıc şirkət üçün pula qənaət etmək və ya maşından asan şəkildə istifadə etmək istəyən hər kəs üçün ən yaxşı seçimdir.
Nəzarət oxlarının sayı: 4+1
Qorunan ağıllı əyilmə manipulyator interfeysi funksiyası
WE67K elektrohidravlik maşınının xüsusi korpusu, yaşlanma və normallaşdırıcı müalicə.
Arxa stoper yüksək performanslı servo motor və top vinti ilə təchiz edilmişdir.
Standart Hollandiya DELEM-DA53T tam inteqrasiya olunmuş CNC sistemi.
Eyni tonajlı 1 dəst standart üst və alt qəlib (aşağı qəlib əyilmə məhsullarına uyğun olaraq dizayn edilmişdir).
- CNC sistemi: Hollandiya DELEM
- Hidravlik sistem: Rexroth
- Izgara hökmdarı: GIVI
- Yüksək təzyiqli yağ nasosu: GÜNƏŞLİ
- Aşağı gərginlikli aparat: Schneider
- Neft borusu birləşməsi: DEGUO
- Möhür: Parker
1. | Nominal təzyiq | KN | 1300 | ||
2 | Bükülmə Uzunluğu | mm | 3000 | ||
3 | Sütun aralığı | mm | 1300 | ||
4. | silindr vuruşu | mm | 120 | ||
5. | Maksimum açılış hündürlüyü | mm | 370 | ||
6 | boğaz dərinliyi | mm | 25 | ||
7 | sürüşmə sürəti | avara aparan | m/ | 18 | |
8 | işləyir | mm / s | 10 | ||
9 | dönüş səfəri | mm/s | 16 | ||
10 | Əsas mühərrik gücü (milli standart | KN | 5.5 | ||
11 | 8lide Yl,Y2dəqiqlik | 8lider təkrar acct ac! | mm | ≤±0,01 | |
12 | 8 sürüşmə yerləşdirmə dəqiqliyi | mm | ≤±0,02 |
Çərçivə poladdan qaynaqlanır, normallaşdırıcı və yüksək tezlikli vibrasiya ilə daxili gərginliyi aradan qaldırır, dəzgahın ümumi dəqiqliyinə zəmanət verir, ən yaxşı sərtliyə, əyilmə və əyilmə əleyhinə əla qabiliyyətə malikdir. Daha qalın tezgah boşqabı və daha qalın sürüşdürmə maşını çox sərt edir. Buna görə də, əyilmə zamanı sürgü və dəzgahın deformasiyası çox kiçik olur və iş parçası əla xətti və bucaq vahidliyinə malikdir.
Emal dəqiqliyini təmin etmək üçün dəqiq emal etmək üçün inteqral qaynaqdan sonra böyük döşəmə qazma-freze maşını və birdəfəlik emal üsulundan istifadə edin.
Almaniyada Rexroth əyilmə maşınının xüsusi hidravlik sistemi (elektro-hidravlik mütənasib servo sinxronizasiya idarəetmə sistemi) qəbul edilmişdir. Sistem mövqe idarəetmə sistemidir, qapalı dövrə növüdür. O, ızgara hökmdarı vasitəsilə slayd blokunun sinxronizasiya xətasını dinamik olaraq aşkar edir. Rəqəmsal idarəetmə sisteminin elektro-hidravlik servo klapan sürüşmə blokunun sinxronizasiya xətasını düzəldir, beləliklə, sürüşmə bloku tam qismən yük şəraitində həmişə iş dəzgahı ilə paralel qala bilər. Sürüşmə blokunun sinxron dəqiqliyi ≤±0,02 mm-dir.
Rəqəmsal idarəetmə sistemi mütənasib klapanın açılış ölçüsünü, mütənasib klapan isə sol və sağ yağ silindrlərinin yağ girişini tənzimləyir. Y1 və Y2 oxları -- sürüşmə blokunun sol və sağ tərəfləri müvafiq olaraq slayd arasındakı dəqiq məsafəni ölçmək üçün istifadə edilən Avropa ATEK şirkətinin GIVI yüksək dəqiqlikli xətti barmaqlıq şkalası (Y1-Y2) ilə təchiz edilmişdir. blok və iş dəzgahı. Izgara şkalası və sütun yumşaq bir şəkildə bağlıdır və sütunun deformasiyası yerləşdirməyə təsir göstərməyəcəkdir. Mövqe məlumatları dərhal çıxış servo klapan idarəetmə siqnalını (S1-S2) hesablaya bilən CNC sisteminə qaytarılır. Beləliklə, slayderin yerləşdirmə dəqiqliyi ≤±0,02 mm-dir.
